Lasikaiteet
Lasikaide on näyttävä elementti ja kestävä valinta esimerkiksi terassille tai parvekkeelle. Me varmistamme turvallisuuden, jotta sinä voit nauttia kauniista lopputuloksesta.
Valmistamme tolpattomia ja tolpallisia lasikaiteita asiakkaan tarpeiden mukaisesti ja kaiteiden yhdistäminen suunnitellaan kohteen vaatimusten mukaan.

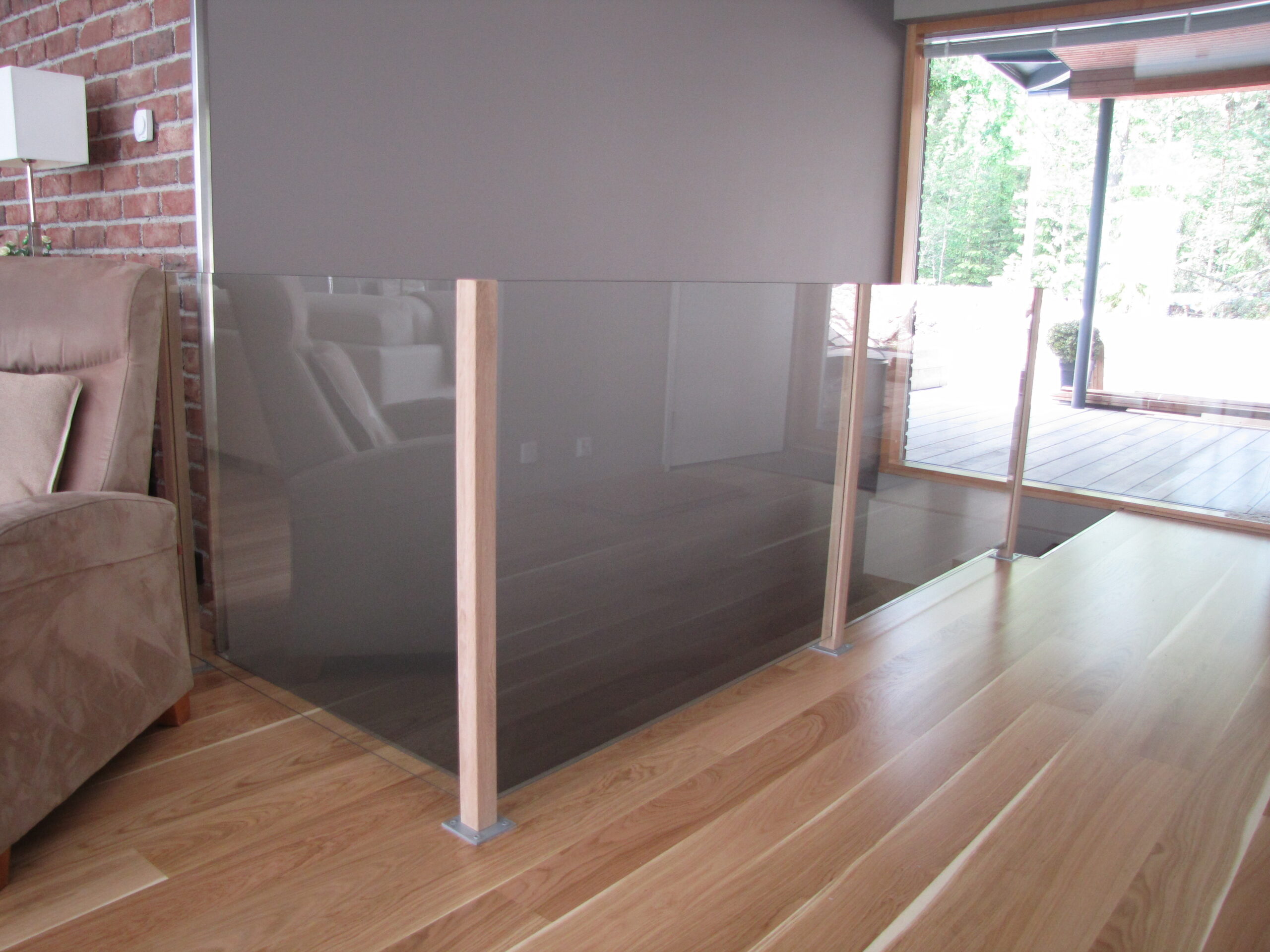

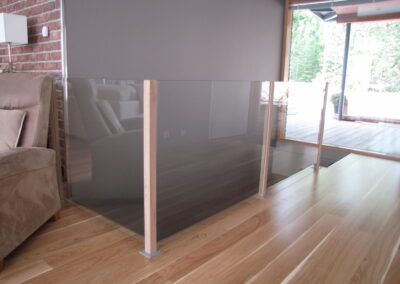

Tarvittaessa yhdistämme myös puuta tuotteisiimme ammatti puusepiltämme.
Lataa esitteet:
YLEISET LASITEHTAAN OHJEISTUKSET
Lasikaiteiden suunnittelussa ja mitoituksessa vastuu on rakennushankkeeseen ryhtyvällä ja pääsuunnittelijalla. Heidän tehtävänään on varmistaa, että rakenteet täyttävät voimassa olevat vaatimukset ja että lasikaideratkaisut ovat turvallisia ja määräysten mukaisia.
Lasikaiteet on suunniteltava niin, että ne täyttävät seuraavat vaatimukset:
1. Lähtökohtana viranomaismääräykset ja eurokoodit.
- Ympäristöministeriön asetus rakennuksen käyttöturvallisuudesta (1007/2017)
- Maankäyttö- ja rakennuslaki (132/1999)
- Eurokoodit: erityisesti SFS-EN 1991-1-1 (viiva- ja pistekuormat) ja SFS-EN 16612 (lasin poikittainen kuormitus)
- Suomen Tasolasiyhdistyksen ohjeet (mm. Turva- ja suojalasit 2022 ja Kaidelasin mitoitus 2023)
2. Mitoituksessa huomioitava yli 0,5 m putoamisen vaarat.
- Kaidekorkeus yleensä 1,0 m, yli 6 m korkeissa kohteissa 1,2 m.
- Kuormitus: kaidelasi mitoitetaan tuuli-, viiva- ja pistekuormalle;
- yleensä 0,5–3,0 kN/m viivakuorma, 0,3 kN pistekuorma.
- Lasin tulee pysyä paikallaan rikkoutuessaan.
3. Yleisimmät lasikaiteet
Suositeltu lasi riippuu kohteen rakenteesta, mitoituksesta ja kiinnitystavasta.
Huom! Ohjeelliset lasivahvuudet, eivät aina sovellu kaikkiin kohteisiin.

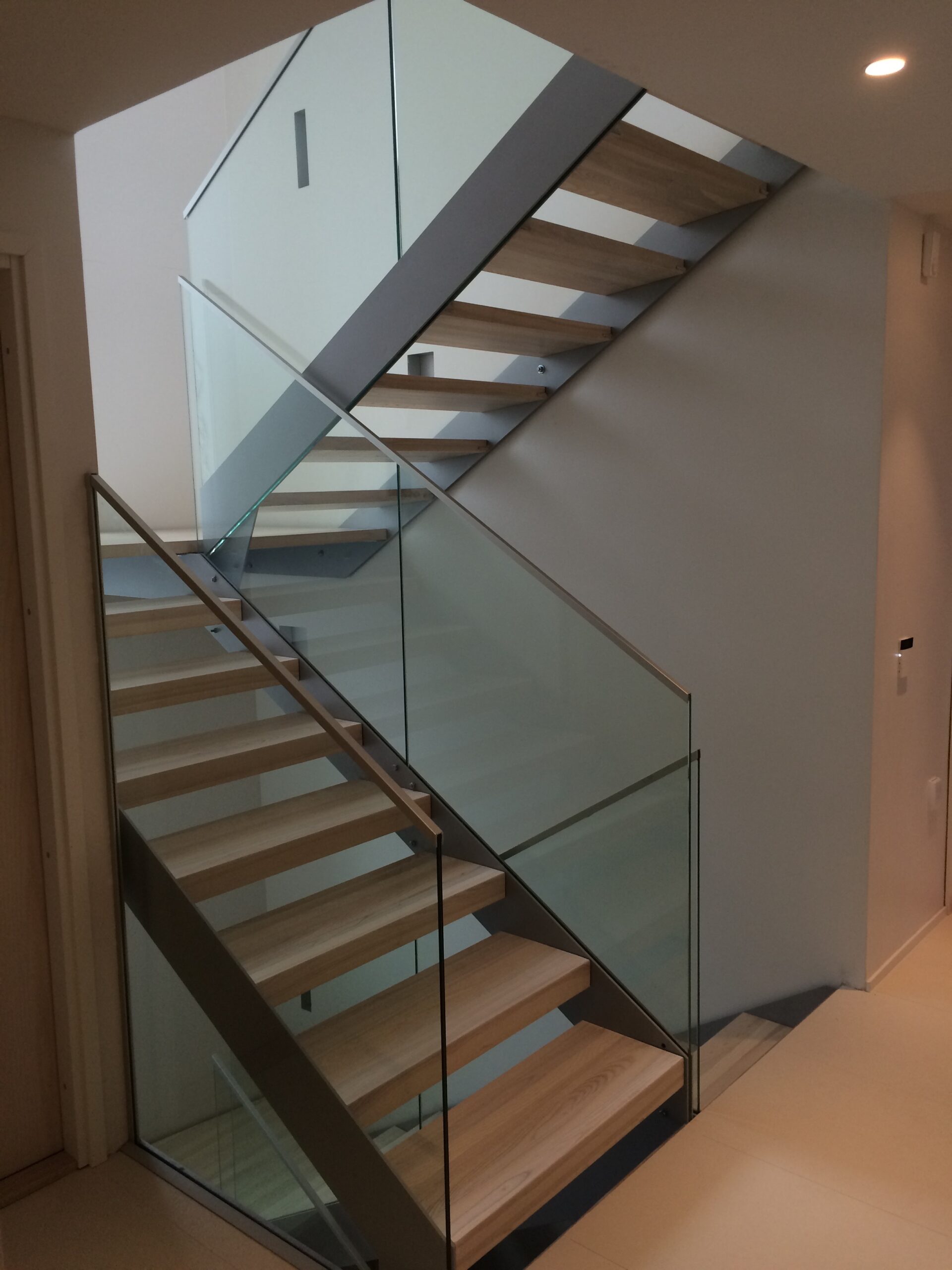

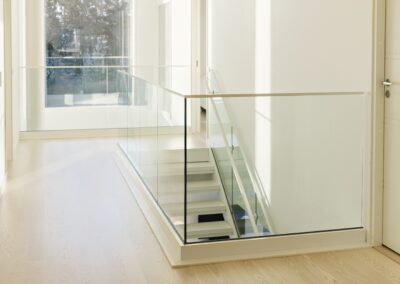

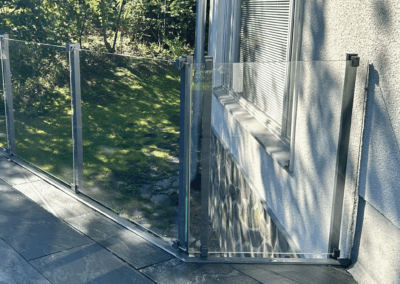

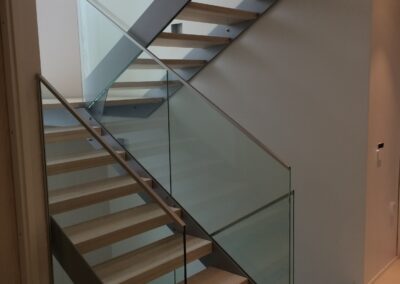

- Tolpaton lasikaide yleensä 6+6 tai 8+8 tai 10+10mm laminoitu ja karkaistu. Lasin paksuus riippuu kiinnitystavasta sekä lasin korkeudesta.

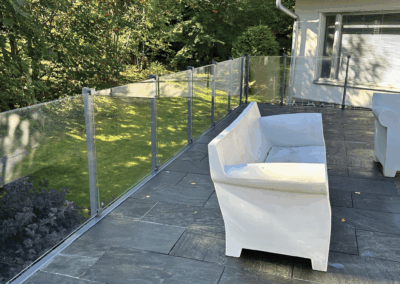

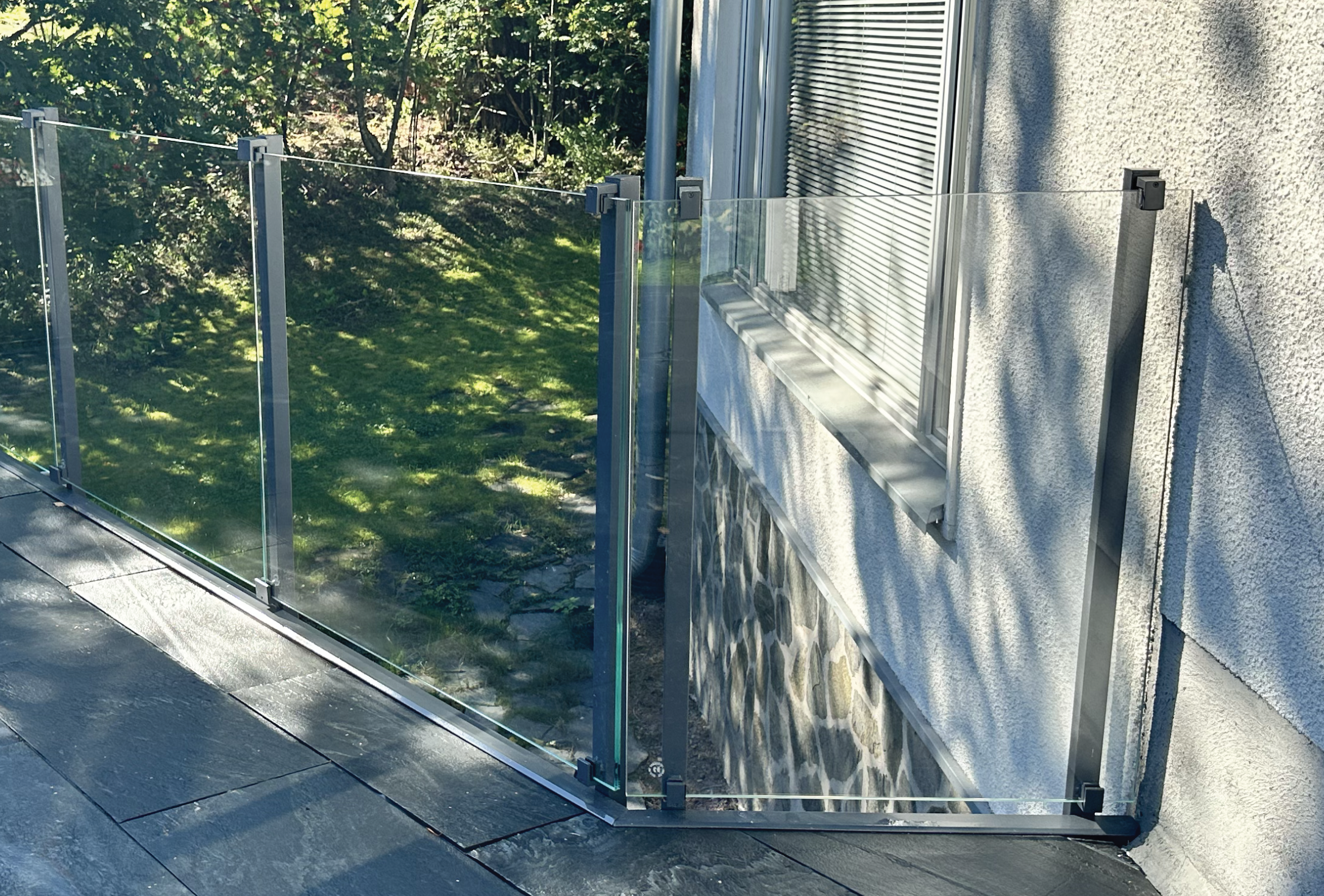

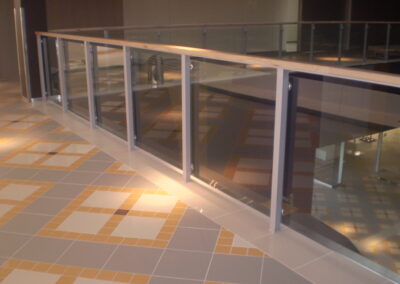

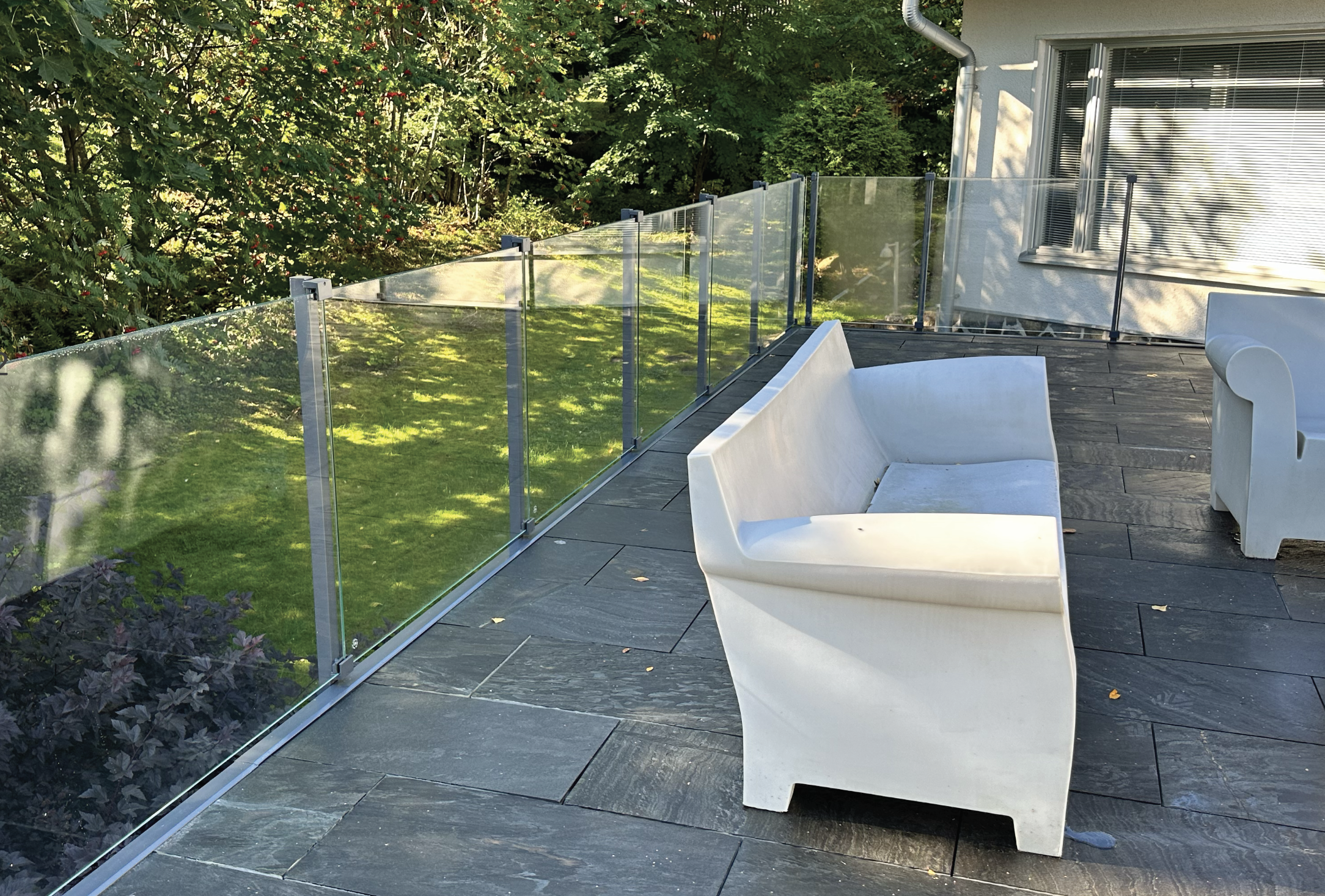

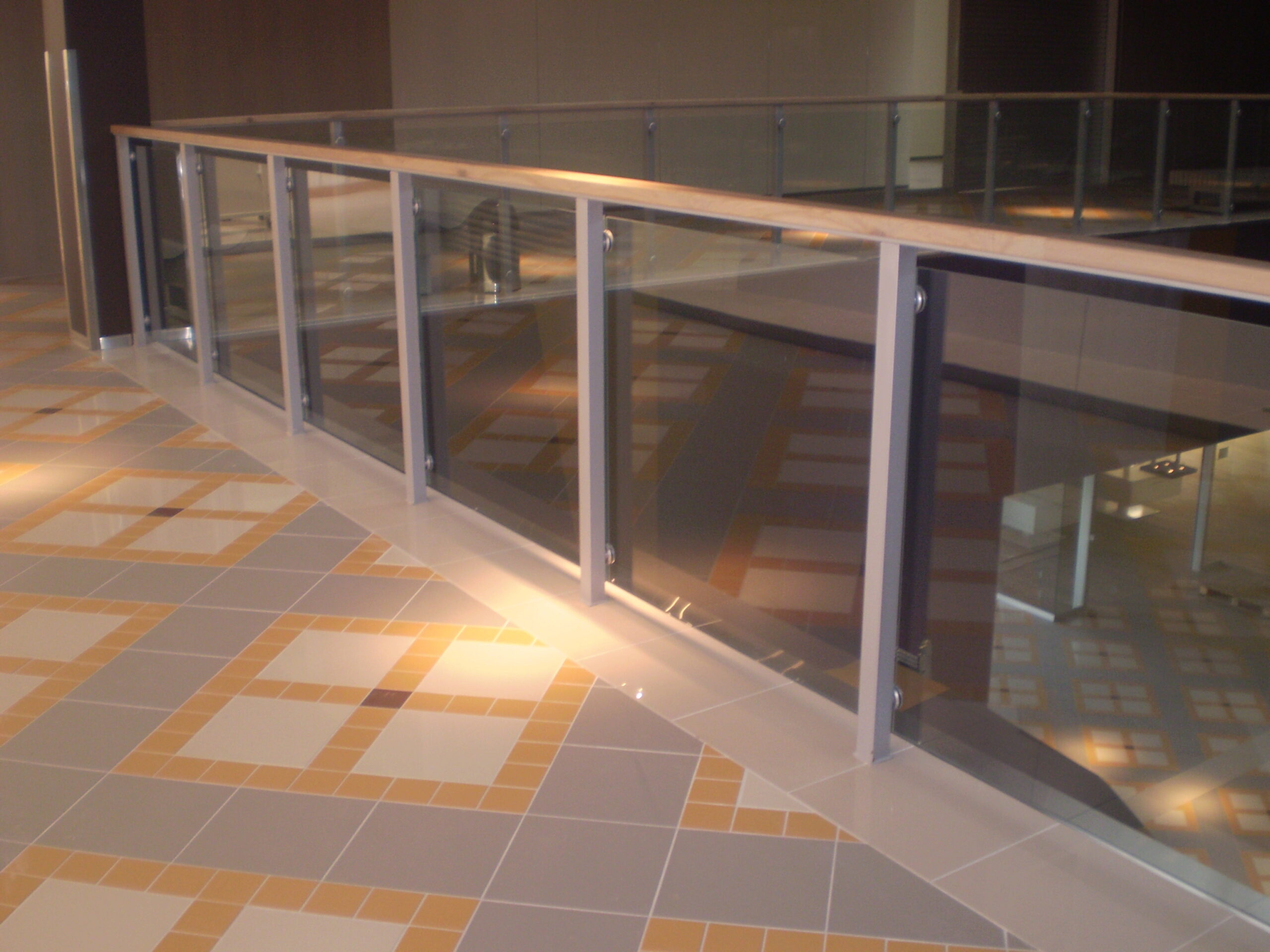

- Tolpallinen lasikaide 5+5mm laminoitu ja karkaistu etenemä noin 1400 kiinnitystavasta riippuen.
- Omiin tolppiin 4+4/5+5/6+6mm laminoitu ja karkaistun lasin etenemä 1000-1600mm
- Riippuu kohteen rakenteesta ja kiinnitystavasta.
4. Kiinnitys- ja tukirakenteet sekä lujuuslaskenta
- Lasikaiteen turvallisuus rakentuu oikeanlaisesta lasista sekä rakenteesta, mihin kaide kiinnitetään. Lasin alla tai ympärillä olevien rakenteiden oltava riittävän tukevia ja kantavia.
- Rakennusvalvonta saattaa edellyttää kohdekohtaista lujuuslaskentaa, jossa huomioidaan lasi ja siihen liittyvät kiinnitys- ja tukirakenteet. Tämän tekee ulkopuolinen tarkastaja erillisenä lisä kuluna.
Tämän vuoksi yleisluontoisia tai standardoituja laskelmia pelkän lasin perusteella tehdä. Jokainen kohde on yksilöllinen, ja rakenteiden kokonaisuus ratkaisee lopullisen turvallisuuden ja määräystenmukaisuuden.
5. Vastuunjako
Suunnittelija (yleensä pääsuunnittelija tai rakennesuunnittelija) vastaa siitä, että kaideratkaisu täyttää eurokoodien ja käyttöturvallisuusasetuksen vaatimukset. Laskelmat tehdään käyttö- ja murtorajatilassa (SLS ja ULS). Rakennuttajan tulee varmistaa, että kaide- ja lasivalinnat perustuvat tehtyihin suunnitelmiin. Suunnitteluvastuuta ei saa eikä voi siirtää toimittajalle.
Tämä on ohjeellinen lasitehtaiden laatima tiivistelmä yleisimmistä kaidelasimitoitukseen liittyvistä asioista helpottamaan mitoitusprojektin kokonaisuutta ja antamaan tietoa yleisellä tasolla. Se ei korvaa viranomaisten määräyksiä eikä suunnittelijan vastuuta. Emme vastaa mahdollisista virheistä tai ohjeen ajantasaisuudesta. Ajantasaiset vaatimukset tulee aina varmistaa viranomaislähteistä ja kohteen suunnittelusta vastaavalta asiantuntijalta.
